增亮頻閃控制器
4STU Series(新)
簡述
1.12us快速觸發響應 2.內部觸發頻率可設 3.瞬間增亮2-10，脈寬0-999us可調 4.發光延時調節功能，0-999us可調 5.濾波時間調節功能，0-999us/1-999ms可調 6.支持RS232，LAN通訊 7.同步光源輸出12V脈沖信號用于觸發相機
聯系我們
分享該頁面
產品介紹
型號參數
文件下載

產品特點：

1.12us快速觸發響應
2.內部觸發頻率可設
3.瞬間增亮2-10，脈寬0-999us可調
4.發光延時調節功能，0-999us可調
5.濾波時間調節功能，0-999us/1-999ms可調
6.支持RS232，LAN通訊
7.同步光源輸出12V脈沖信號用于觸發相機

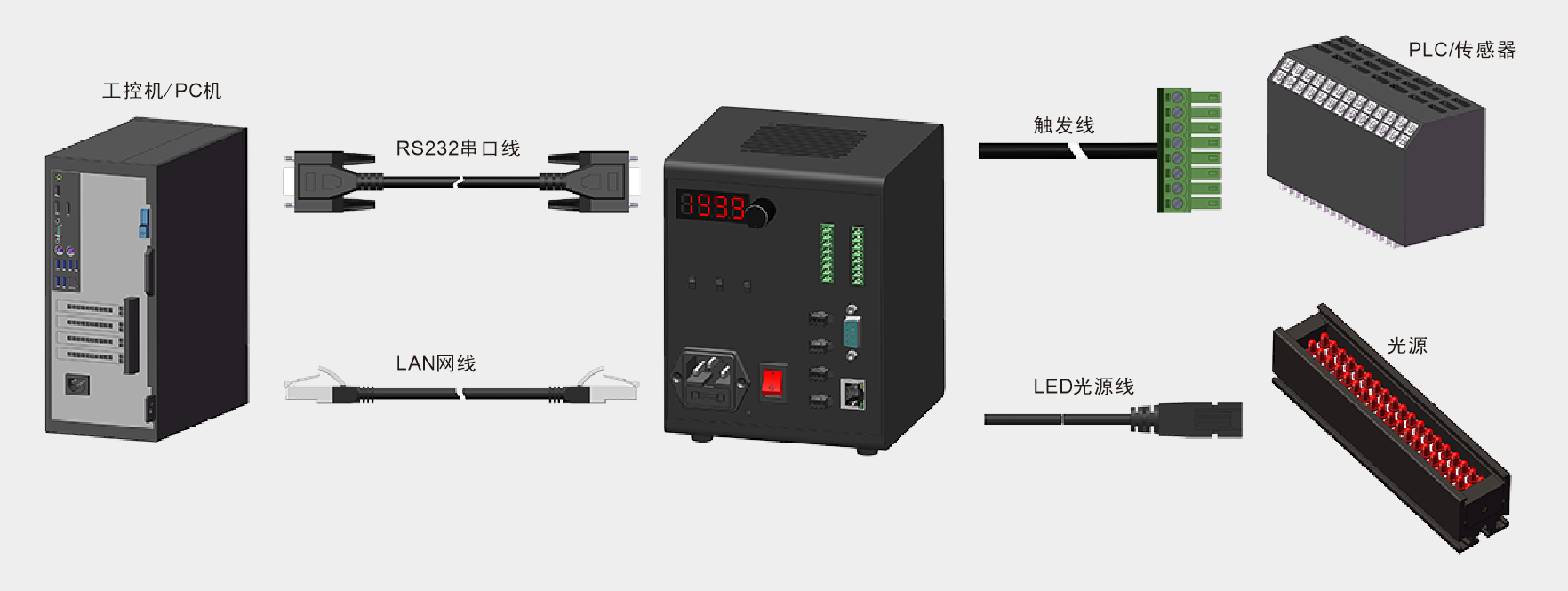

工作系統示例

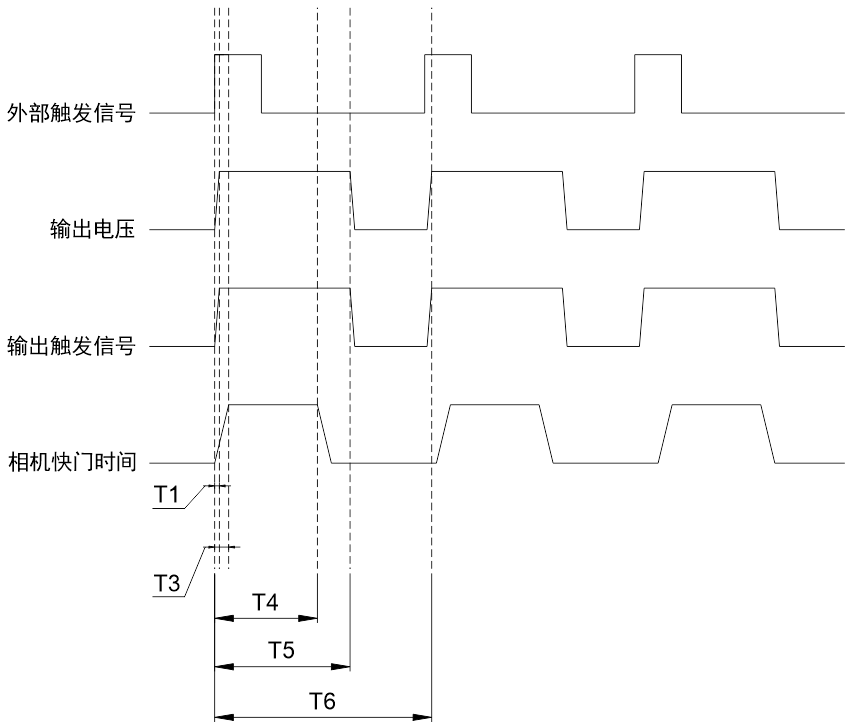

時序圖


說明：當控制器收到外部觸發信號后延時T1≤12us，控制器的輸出端連接的光源點亮，點亮時間為控制器面板設置的時間，時序圖中為T5,T5≤999us。同時在光源點亮時輸出一組信號用于觸發相機或外部設備。在相機收到控制器給出的信號后可延時T3≤3us再拍照，此時拍出的照片亮度為最亮。當相機拍照完畢，光源點亮時間T5完成后，光源熄滅，一個工作周期完成。

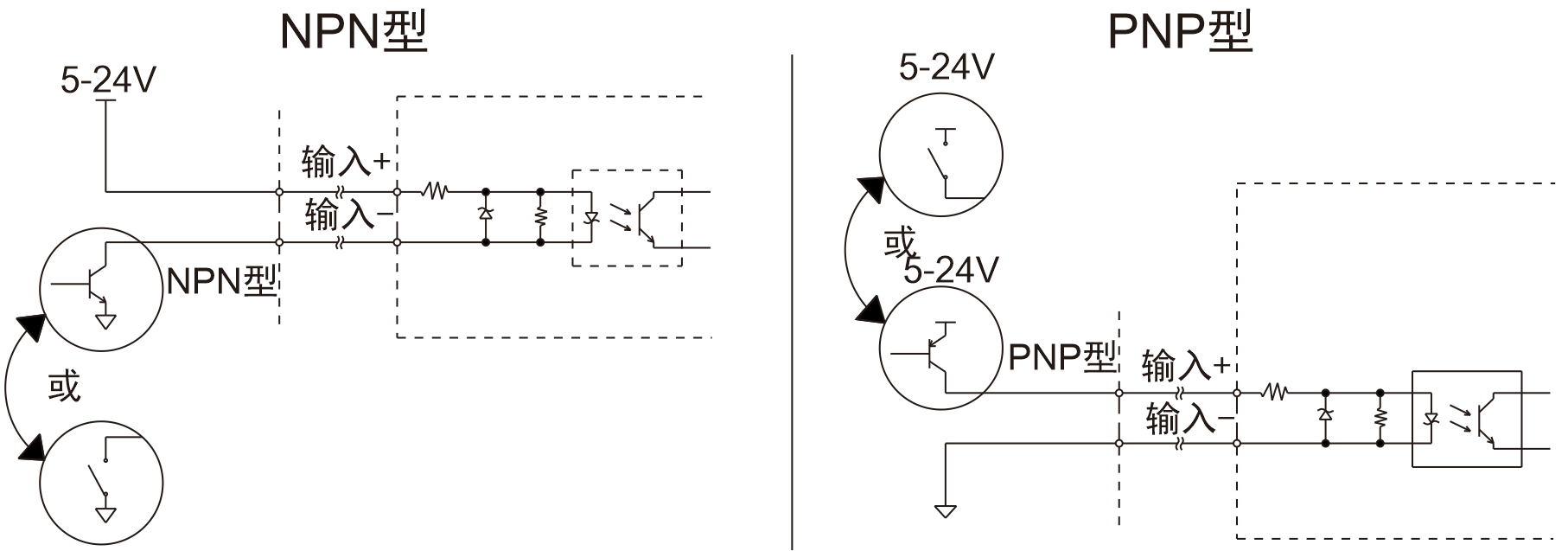

常用外部觸發信號接線方法

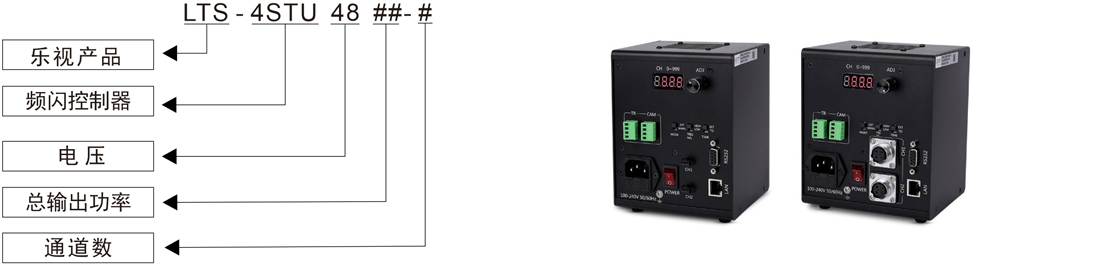

編碼規則：


控制器型號

類型
 型號 輸出電壓 通道數 點亮時間 支持觸發頻率
F=外部觸發頻率值 		外部觸發電壓
N系列增亮頻閃控制器
 LTS-4STU4860-2N
 48V
 2
 0-999us可調
 F<200HZ
 5-24V上升沿觸發
或下降沿觸發
LTS-4STU4860-4N
 48V
 4
  LTS-4STU48120-2N
 48V
 2
  LTS-4STU48120-4N
 48V
 4
  LTS-4STU48200-2N
 48V
 2
  LTS-4STU48200-4N
 48V
 4
P系列增亮頻閃控制器
   LTS-4STU48120-4P
 48V
 4
 0-100s可調
 F<50HZ
  LTS-4STU48200-2P
 48V
 2
  LTS-4STU48200-4P
 48V
 4

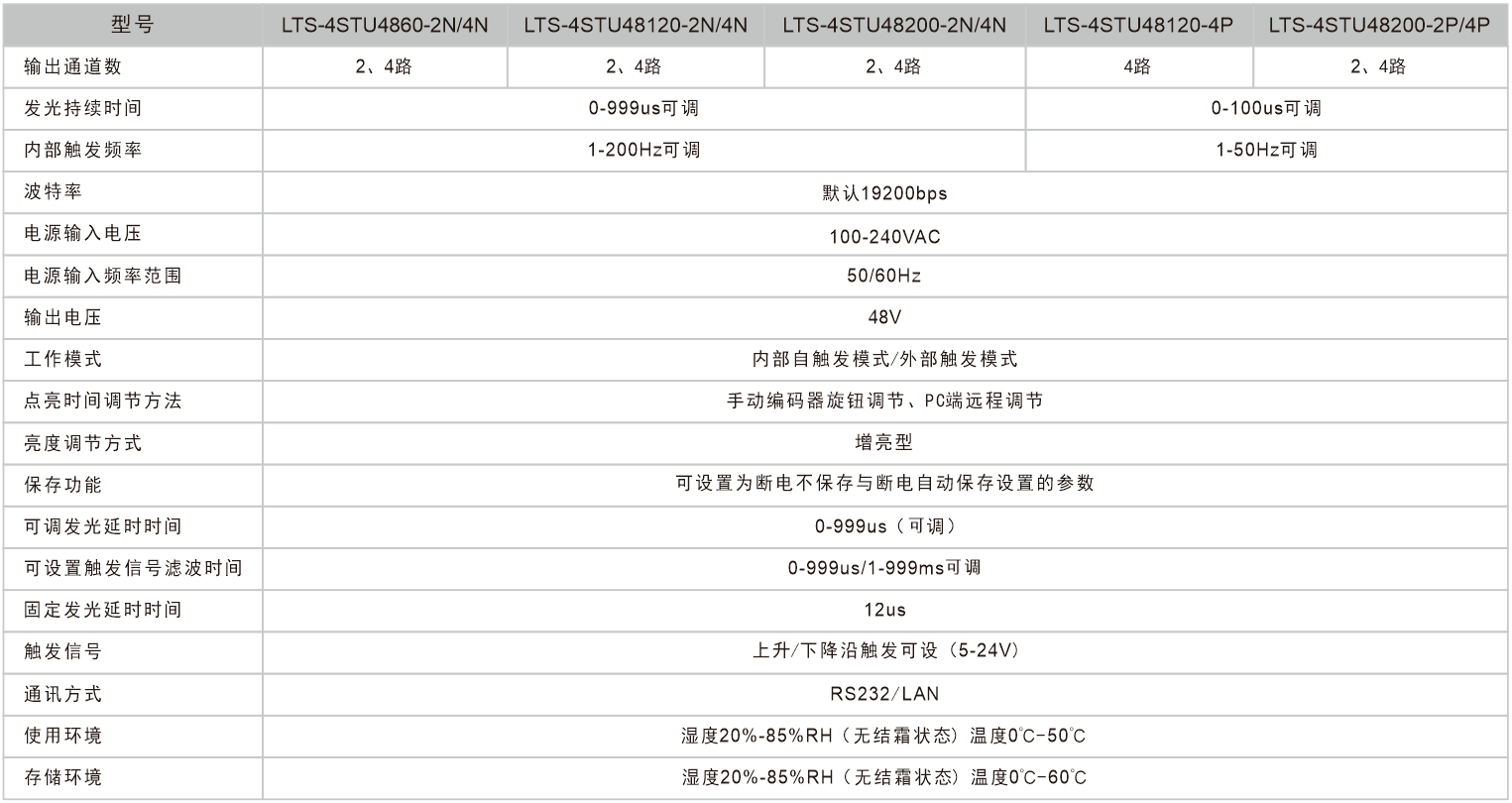

產品規格參數表：
